Q41H硬密封球閥

所屬類別：球閥系列

產品名稱：Q41H硬密封球閥

產品標簽：SZQ41H硬密封球閥,硬密封耐磨球閥,手動硬密封球閥

更新時間：2021/1/15 15:05:09

Q41H金屬硬密封球閥特點：

1、手動部分可采用鋼板壓制的手柄或不銹鋼鑄造的手柄。手柄設有限位結構，在閥門開啟、關閉的位置設定限位，當閥門使用在關鍵裝置上時，限位塊上設有鎖孔可鎖定開關位置避免誤操作。手柄上有明顯地開和關標識。

2、閥桿采用A182F（1Cr13）整體鍛造并調制處理，硬度達到HB220～250。閥桿通過平鍵或花鍵或方契與手柄連接，通用性強，拆裝方便。閥桿設有防吹出結構。

3、閥門的填料選用編結、柔性石墨密封圈或四氟烯密封圈，使得閥桿在一定的潤滑情況下實現可靠的密封。

4、根據需要，球閥可設計成防靜電結構，在球體與閥桿、閥桿與閥體之間設置導電彈簧，避免靜電打火點燃易燃物質，確保系統安全。

5、密封副形式多樣。根據不同工況可選用軟密封、硬密封、防火閥座等結構；DN150以下為浮球形式，DN200以下為固定球形式。

6、球閥閥座處可設置輔助密封結構，在閥座和閥桿部位加裝注脂閥，緊急情況下可暫時密封，并可根據需要加長閥桿以適宜埋地鋪設得場所

Q41H金屬硬密封球閥技術參數：

型號	公稱壓力	試驗壓力			工作溫度(℃)	適用介質
型號	公稱壓力	強度(水)Mpa	密封(水)空氣(Mpa)	低壓密封(空氣)Mpa	工作溫度(℃)	適用介質
Q41F-16P(R)	1.6	2.4	1.8	0.6	≤150	硝酸類
Q41F-25P(R)	2.5	3.8	2.8	0.6	≤150	硝酸類
Q41F-40P(R)	4.0	6.0	4.4	0.6	≤150	硝酸類

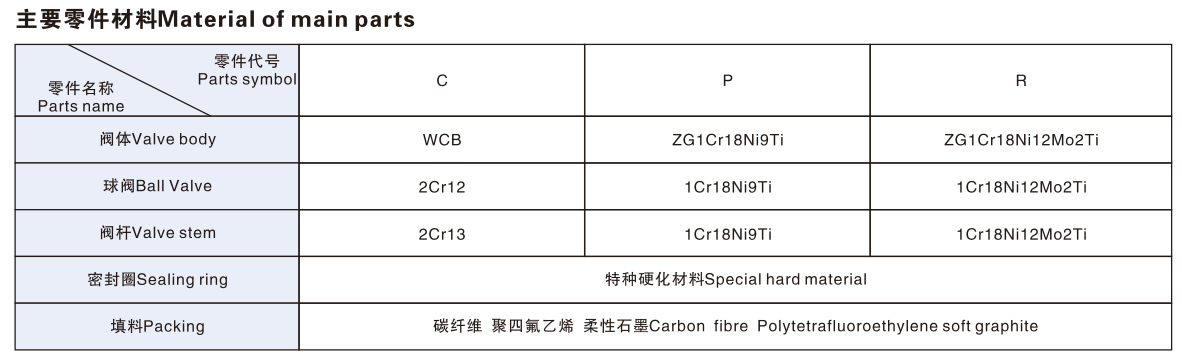

零件名稱	材料
	Q41F-16P-25P-40R
閥體	鉻鎳鈦鋼	閥體球體閥桿
球體
閥桿
密封圈	聚四乙烯
扳手	鑄鋼

二、Q41H金屬硬密封球閥主要外形尺寸

型號	公稱通徑 DN	尺寸
型號	公稱通徑 DN	L	D	D1	D2	H	b-f	Z-Φd	Do
Q41F-16P(R)	15	130	95	65	45	60	14-2	4-14	108
	20	140	105	75	55	64	14-2	4-14	120
	25	150	115	85	65	90	16-2	4-14	165
	32	165	135	100	78	105	16-2	4-18	180
	40	180	145	110	85	150	16-3	4-18	240
	50	200	160	125	100	190	16-3	4-18	240
	65	220	180	145	120	195	18-3	4-18	320
	80	250	195	160	135	215	20-3	8-18	350
	100	280	215	180	155	250	20-3	8-18	400
	125	320	245	210	185	280	22-3	8-18	500
	150	360	280	240	210	320	24-3	8-23	600
	200	400	335	295	265	370	26-3	12-23	800
Q41F-25P(R)	40	180	145	110	85	160	16-3	4-18	240
	50	200	160	125	100	205	20-3	4-18	270
	65	220	180	145	120	215	22-3	8-18	350
	80	250	195	160	135	230	22-3	8-18	400
	100	280	230	190	160	270	24-3	8-23	500
	125	320	270	220	188	300	28-3	8-25	600
	150	360	300	250	218	340	30-3	8-25	900
	200	400	360	310	278	400	34-3	12-25	1100
Q41F-40P(R)	15	130	95	65	45	60	16-2	4-14	40
	20	140	105	75	55	65	16-2	4-14	51
	25	150	115	85	65	90	18-2	4-14	58
	32	180	135	100	78	105	18-3	4-18	66
	40	200	145	110	85	170	18-3	4-18	76
	50	220	160	125	100	230	20-3	4-18	88
	65	250	180	145	120	250	22-3	8-18	110
	80	280	195	160	135	250	22-3	8-18	121
	100	320	230	190	160	295	24-3	8-23	150
	125	400	270	220	188	330	28-3	8-25	176
	150	400	300	250	218	375	30-3	8-25	204
	200	550	375	320	282	440	38-3	12-30	260
